位置:高压绝缘及耐压

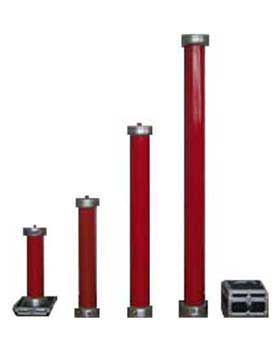

XF-Y系列交直流分压器

XF-Y系列交直流分压器主要用于脉冲高压,雷电高压,工频高压的测量以及电力系统及电气、电子设备制造部门工频交流高电压和直流高电压的测量。是代替高压静电电压表的首选。
        XF-Y
系列交直流分压器输入阻抗高,线性度好,采用特殊的屏蔽技术,减少高压对示值的影响,可实现远距离清晰读数,实验结果稳定度、线性度高。
一、 产品特征
1
、精度高
AC:1.0% DC:0.5%

是高压静电电压表的更新换代产品;
2
、安全可靠
XF-Y
系列分压器是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开,工作安全可靠;
3
、读数方便
XF-Y
系列分压器高压分压器上端均压罩为高压端,可直接接入被测高压,下端有专用接地端,供接地使用,用专用电缆连接高压分压器和低压显示仪表,并选择相应的电压和量限即可开始测量,读数即为kV数;
4
、携带方便
产品为便携式结构,整机用铝合金包装箱作机壳,使用、携带十分方便。
二、主要技术指标:
XF-Y50
XF-Y100
XF-Y200
XF-Y300
XF-Y400
测量电压范围
05kV
0100kV
0200kV
0300kV
0400kV



(DC)
50kV
100kV
200kV
300kV
400kV
有效值(RMS)
50kV
100kV
200kV
300kV
400kV
(PEAK)
71kvP
142kvP
283kvP
424kvP
566kvP

(负载阻抗1MΩ 500PF
5001
10001
20001
30001
40001
分压器输入阻抗
200MΩ
500PF
400MΩ
500PF
800MΩ
300PF
1200MΩ
300PF
1600MΩ
300PF
千伏
表测
量精
直流(DC)
±0.5%+2字)
交流(AC)
±1%+2字)
平均值
±1%+2字)
峰值/ 2
±1%+2字)
±2%+2字)
4位半液晶显示
阻抗:1MΩ 电平信号:100V
交流电源220V 50Hz
Φ110×480
Φ110×720
Φ110×1000
Φ110×1450
Φ120×2200
(kg)
5
8
15
25
40
总重量(kg)
10
15
25
40
60
