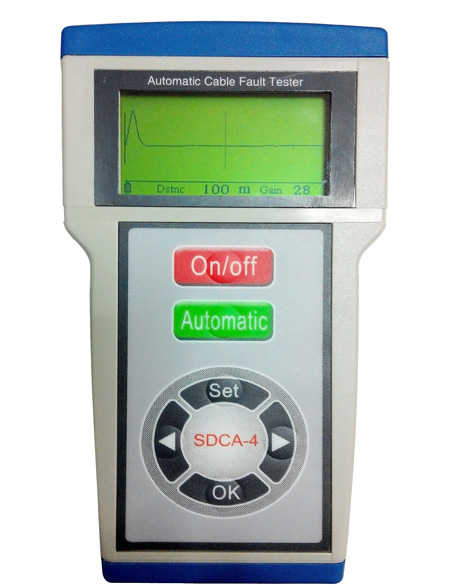

SDCA-4线路故障检测仪 (意大利SDLO)

用途：

SDCA-4线路故障检测仪是用于探测低压电线、电缆故障点位置的专用仪器。用于检测房屋建筑设施内的埋墙线路故障、地埋电力电缆故障。

仪器功能：

l 本仪器采用最先进的模糊识别技术，自动识别电缆测试波形，并自动进行光标定位，显示电缆故障数据。

l 本仪器适用于10KV以下各种电线、电缆的故障测试。

l 测试方式有低压脉冲测试法、高压冲闪电压采样测试、高压冲闪电流采样测试。

l 测试故障类型为：各种低阻、开路、短路、高阻、泄漏等电缆故障。

l 本仪器内设有8个工作区供用户使用，用户可在任何一个工作区进行操作，可方便的对各种测试波形进行分析。

l 具有用户自行设定电缆速度功能，最高可达5种。

l 通讯：本仪器设计有通讯功能，配合本公司的测试软件可将现场采集波形传到计算机中供分析和存盘。

l 本仪器设计有打印功能，可将采集波形和分析结果通过打印机输出。形成测试依据文件。

l 本仪器设计有测速功能，对于新型电缆或不知道电缆的传播速度的电缆通过测速可测出该电缆的传播速度。

l 自动背光功能；仪器设有自动背光功能，在操作时自动打开背光灯，以适用于各种环境下的操作。当长时间对仪器不进行操作时，自动关闭背光灯，以延长电池供电时间。

技术指标：

电缆测试部分：

l 采样频率：40ＭＨｚ

l 测试距离：单端测长＞10ＫＭ。

l 测试精度：绝对误差 ±2米（V=160m/us时）。

l 测试方式：高压冲闪电流、高压冲闪电压、低压脉冲。

l 低压脉冲：低压脉冲幅度0.2μS＞60V、 2μS＞120V。

l 用户可选工作区：8

l 显示屏：采用320*240点阵正显液晶显示屏，具有屏幕大、画面清晰。配有背光源，可适用于各种环境下正常显示。

l 显示方式：采用主、付屏双屏显示，可同时观察采集波形的细节与全貌。

l 显示比例：1：1，1：2，1：4，1：8，1：16，1：32

l 基线调节：32档数字调节，并采用图标显示。

l 传播速度：本仪器设有国内常见的油浸纸电缆、聚氯乙烯电缆、交联电缆的传播速度，并可根据各种非标电缆自行重新测定传播速度。

l 可设定传播速度：5组

l 操作：采用全英文设计，菜单提示，故障距离直接显示。

l 通讯口：标准RS-232口，可直接与微电脑的RS-232口相连接进行通讯。

l 打印接口：通过串口可与 RD-T164-SC打印机连接，并输出测试报告。

通用部分：
