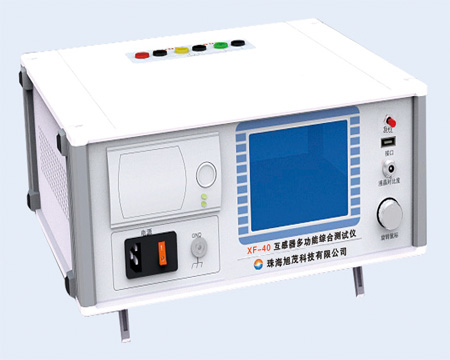

XF-40 互感器多功能综合测试仪

特点：

1．功能齐全

本仪器将CT直阻测试、磁化曲线、比差和角差测试、实际负载阻抗测试所有功能全部集成，可以完成现场CT的所有参数分析测试项目。

2．适应性强

不仅能适应计量级、P级CT的测试，更能够满足暂态级CT的现场测试，测试拐点电压可达到36KV。

传统方法的局限性有：

1． 需要大容量的现场试验电源

现场大容量工频试验电源获得较为困难，设备也显得笨重。传统的伏安特性测试仪重量也将达到30-40kg，很多情况下还需要外加调压器和升流器，操作烦琐，工作效率低。

2. 不能完成对TP 级保护电流互感器励磁特性测试

由于TP 级保护电流互感器的拐点电压远远高于二次绕组的绝缘耐受电压，使得传统试验方法不可能实现对ＴＰ级ＣＴ的检测。

技术指标：

◆ 电阻测试准确度

直阻范围：10 mΩ ～ 100Ω

直阻测试：±0.5％读数±0.1mΩ

◆ CT 变比测试准确度

XF-40: 变比范围 1 ～ 5000：±0.05％

5000 ～ 10000：±0.1％

XF-50: 变比范围 1 ～ 10000：±0.05％

10000 ～ 30000：±0.1％

◆ PT 变比测试准确度

XF-40: 变比范围 1 ～ 5000：±0.05％

5000 ～ 10000：±0.1％

XF-50: 变比范围 1 ～ 10000：±0.05％

10000 ～ 30000：±0.1％

◆ 角差测试准确度

在额定电流和额定负荷下的准确度

(cosΦ：0.8 ～ 1.0)：1min

◆ 磁化曲线测试时的电压准确度

电压>5V 时，±0.5％读数±0.1V
