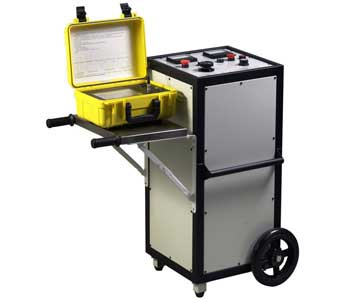

XF28-1960V4电缆故障测量仪(美国M&A)



 郑重声明:该仪器为我公司授权经销产品,我公司报关手续和分销授权证书一应俱全,严厉打击其他公司假冒伪劣此产品

1.用途及组成

适用于地埋电力电缆故障预定位,能检测各种电缆的短路、断路、低阻故障和闪络性、泄漏性等高阻故障。该设备由检测仪(主机)、定点仪和路径仪组成。

2.技术参数

XF28-1960V4电缆故障测试仪(主机)

基本要求

应是一套完整的故障定位系统,采用全自动数字式脉冲反射技术和结构紧凑的高压部件,能够快速自动定位故障点。

具备内置电池供电功能,在无外接电源的情况下可连续工作不小于4小时;

便携式,自身具备轮胎移动功能;

中文操作界面;

具备防雨措施

输出电压:

38kV

冲击能量:

1900焦耳

控制

所有的控制均为自动化设计并通过拨动开关操作

高压耦合器:

耦合器失真度小和能量损失小

自动分析:

能自动标识电缆末端和故障点,给出相应距离

显示屏:

10英寸,彩色TFT液晶显示屏,背光照明

存储:

存储不小于10条以上轨迹,并可通过软件下载到计算机上,便于数据分析

测试连线:

屏蔽高压输出线≥15m和接地电缆≥4m

工作温度:

-25℃-+40

两种以上供电方式:

①内置电池,②220VAC,③12V DC

故障测量范围:

能够满足380V-500KV各种截面电缆40km以内各种故障的测试

测量精度:

0.5%

备件:

专用通讯软件和数据分析软件、数据线(2条)、专用电脑通讯终端

产地:

美国M&A



2.2   HSDAD精确定点仪

用途:

通过音听法精确定位电力电缆故障的。

测试方法:

音听法精定位

标准配置:

◆操作手册              ◆接收机

◆仪器箱                ◆传感器

101.5VR6/5号电池   ◆耳机

技术参数:

控制部分          贴箔按键和旋钮

显示器            液晶显示测试结果和数据

测试功能           -  距离测试

-          同步测试

-          脉冲电流磁场强度测试

显示范围            0.00ms99.9ms

-同步测试            电磁/声音

频率范围             100Hz1.5kHz(声音)

带滤波器             270Hz1.5Hz

耳机输出              16 Ohm下最大0.8W

-磁场强度测试         柱状图形显示,10

放大                  声音档>65dB

调节范围              电磁档>50dB

电池测试               柱状显示

电源                  10 × 1.5V

                      电池(R6/5号)

工作时间              间歇操作模式下≥16小时

重量                  1.5kg

产地:

美国M&A



2.3   9890RLXT路径探测仪

用途:

对电缆及金属管线等进行精确的走向定位和深度测量。

技术参数:

发射机:

1.发射功率不小于10

2.连接方式:直连法、感应法、夹钳法

3.主动频率范围:200Hz---200KHz,多种感应频率,可自行设定小于1KHZ的频率

4.接地电阻报警功能

5.供电方式:干电池,充电电池(配有发射机充电箱)

6.配有A字架可检测2MΩ的电缆外护套故障

7.重量:≤3kg(含电池)

接收机:

1.接收机被动测量方式:电力50Hz和无线电,有线电视,阴极保护电流

2.接收机主动测量方式:320/640Hz8-33-65-83-131-200KHz等多种频率

3.测深方法:自动读数法,双线圈70%测深法

4.定位方法:双线圈极大值法和极小值法、双线圈极大值法、垂直  线圈极小值法和单线圈极大值法。

5.应具有自动测深功能,即当仪器正确置于管线垂直上方时,自动给出目标 管线真实深度。

6.电流方向指示功能:在管线复杂的区域也可以快速准确地识别目标电缆,接收机屏幕上显示目标管线的电流方向。(非目标管线上的回路电流方向与目标管线相反)

7.罗盘指示功能:为操作者提供待测管道或电缆的走向提示

8.应具有查找定位电缆外护套破损点故障功能

9.供电方式:干电池或充电电池

10.重量:≤2kg(含电池)

基本参数

1.定位精度:± 2.5%

2.测深精度:管线:0 . 1 - 3 m ±2.5%

3.最大可测深度:管线为6m

4.电流方向故障点查找(CDFF)频率范围:220z-4kHz

5.键盘:防水触摸式。

6.显示屏:高对比度LCD,任何光线下都清晰可见,自动背景光

7.工作温度 :-10—50

8.工作时间: 接收机间断性工作不小于30小时

9.发射机不小于12小时

10.防护等级   IP54

产地:

美国M&A
